說明：

D型機箱由上下蓋板，橫梁，拉伸鋁型材及塑料件等組成，機箱高度有2U,100，110，120，3U，3.5U，4U······寬度及深度方向尺寸按要求可任意定制，前后橫梁沖有間距為5.08mm排孔，主要用于安裝標準板卡塑料導軌，前后橫梁內嵌有滑動螺母（可選插條訂貨時需注明），如需配置提手可選用D2型（把手樣式于C2提手相同，請參照C2，C3）。

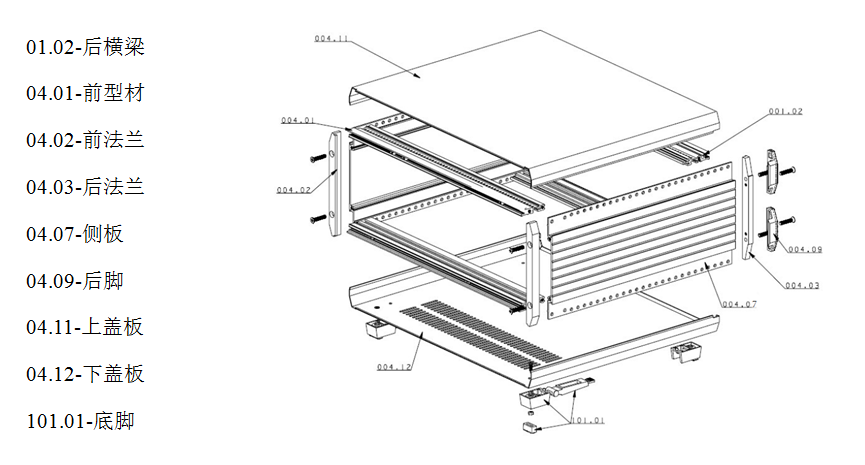

結構圖：

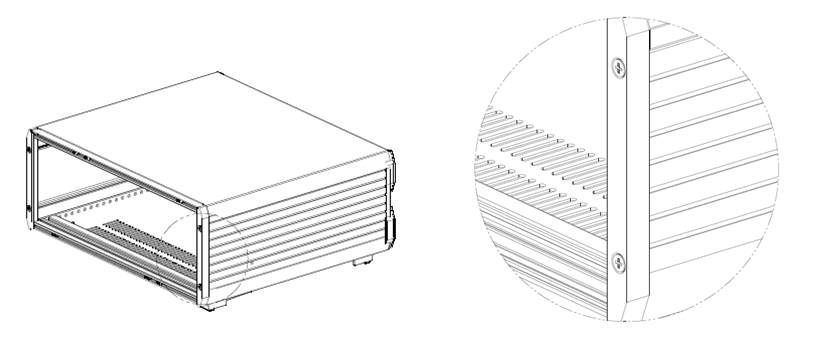

側板方案：

說明：

  1、  鋁合金拉伸成型，表面噴塑；

  2、  側板兩端有M4螺紋孔，用于與法蘭壓板固定。

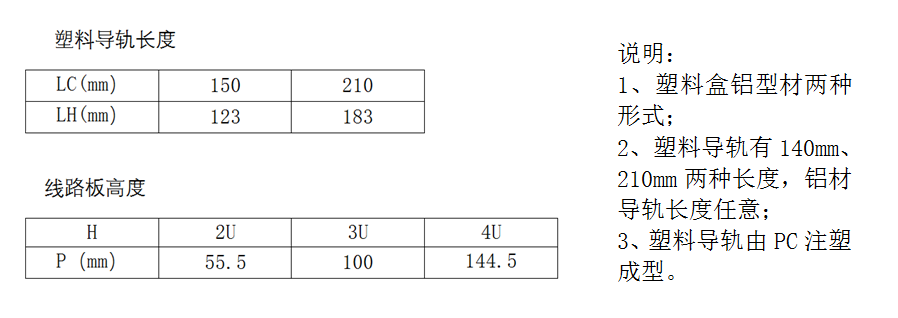

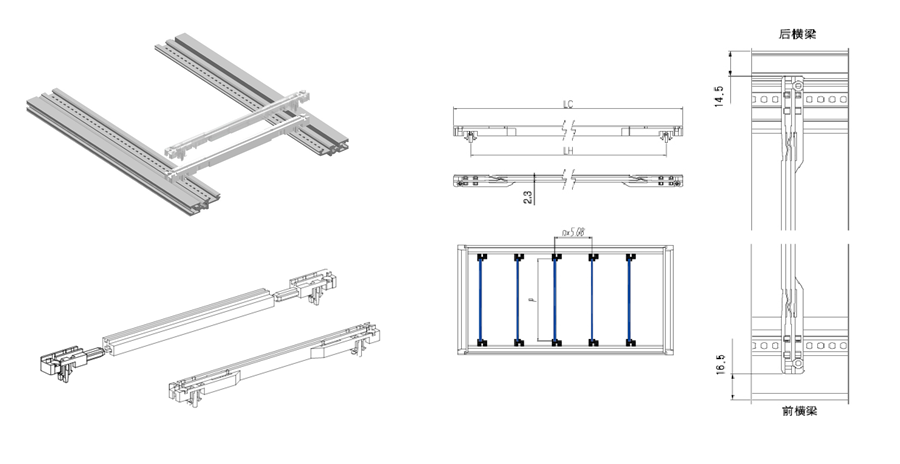

標準板卡與導軌連接方案：

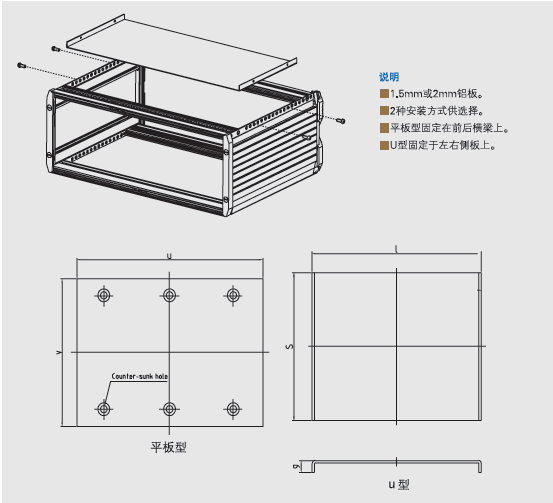

底板與機箱左右側板的連接：

說明：

   1、1.5mm或2mm鋁板；

  2、2種安裝方式供選擇；

  3、平板型固定在前后橫梁上；

  4、U型固定于左右側板上。

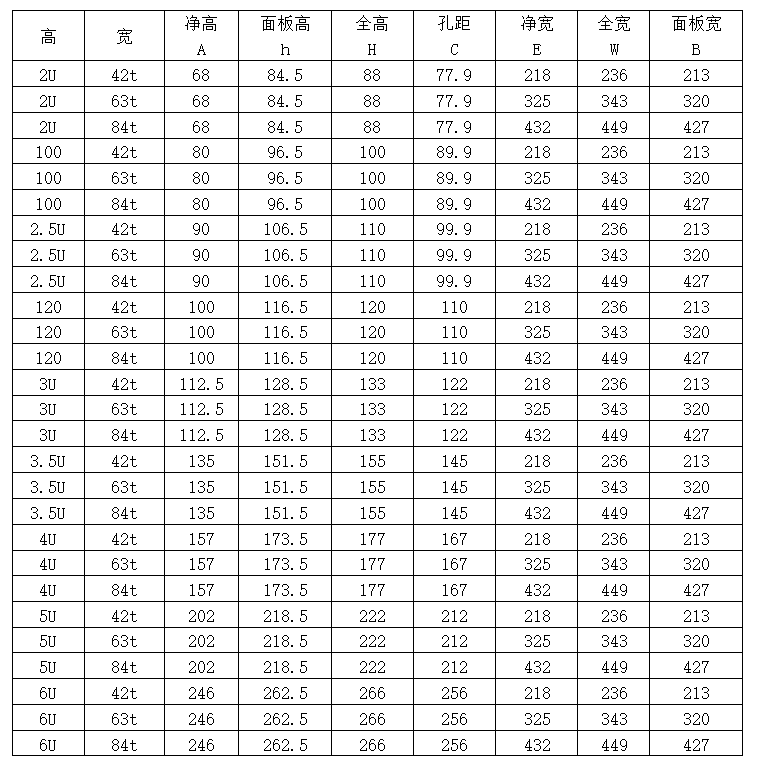

結構尺寸：

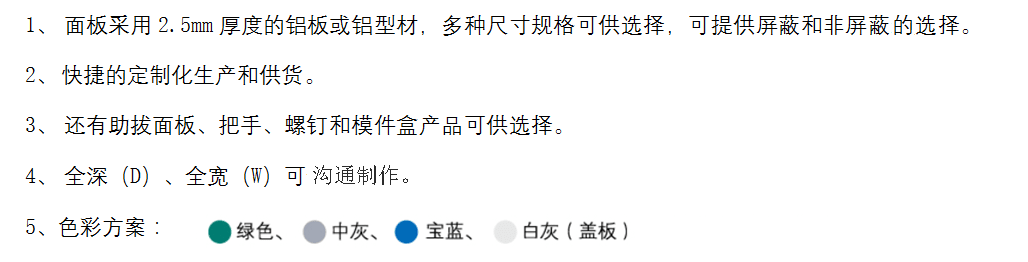

訂購信息：
